Georeferering av avloppsledning i Köpenhamn med drönare
I denna case visar vi hur vi använde en drönare som kan flyga inne i avloppsledningar för att georeferera dem.
Nyckelpunkter från caset:
Bakgrund till caset
Vi kontaktades av kunden eftersom vi tidigare har genomfört flera projekt tillsammans där de haft behov av att fastställa var en ledning eller en konstruktion är placerad under marken.
Normalt är det mycket svårt att veta den exakta placeringen av konstruktioner och avloppsledningar, särskilt när de kan vara flera hundra år gamla och det saknas dokumentation över deras exakta läge.
I detta fall i Köpenhamn behövde kunden uppföra en ny konstruktion ovanpå en större avloppsledning. De kontaktade oss därför igen för att få klarhet i hur ledningen löper under marken mellan två brunnar med ett avstånd på cirka 80 meter.
Vår lösning med drönare, LiDAR och GPS-koordinater
Vi löste uppgiften effektivt genom att kombinera avancerad teknik med noggranna mätmetoder:

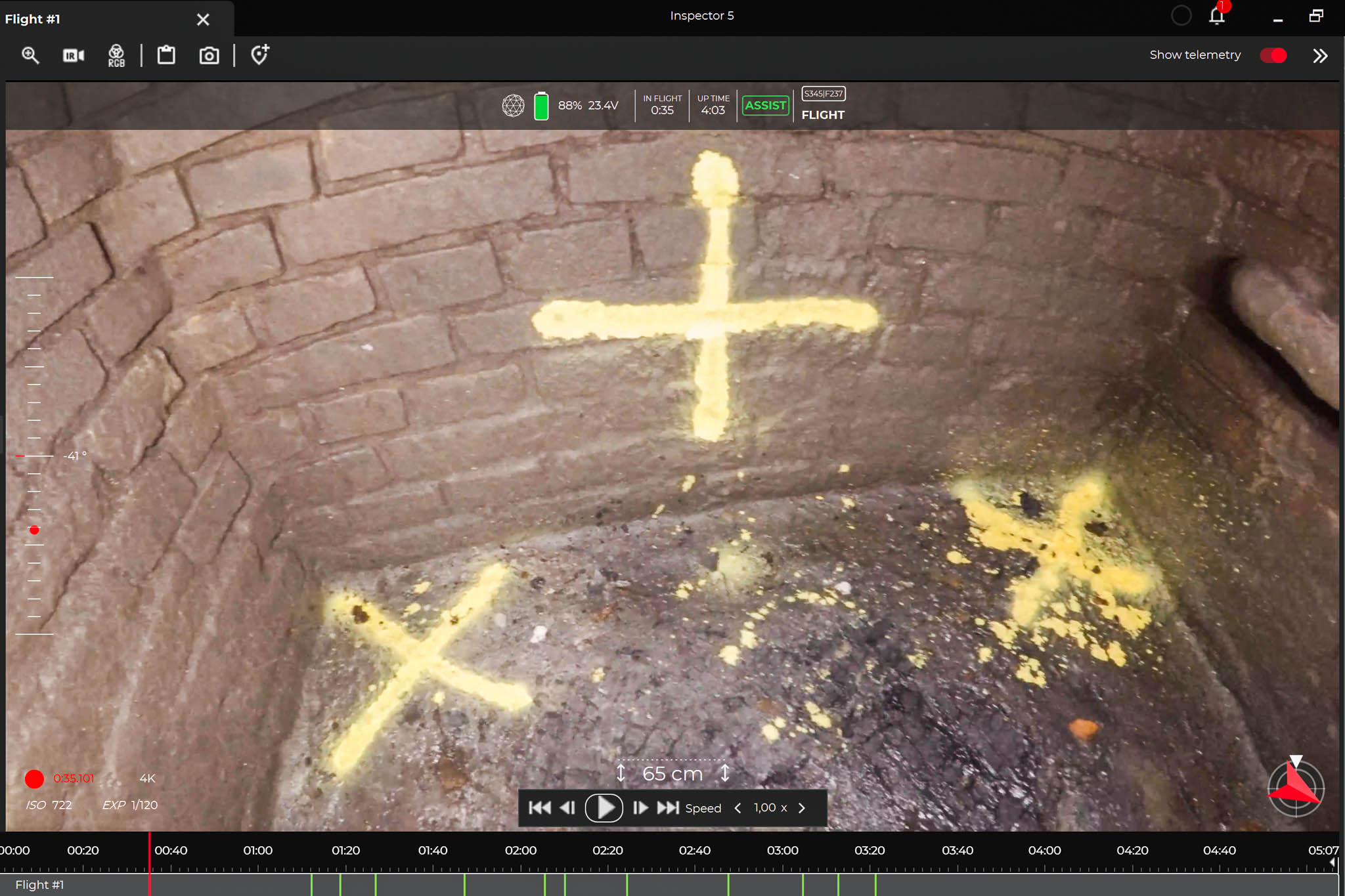

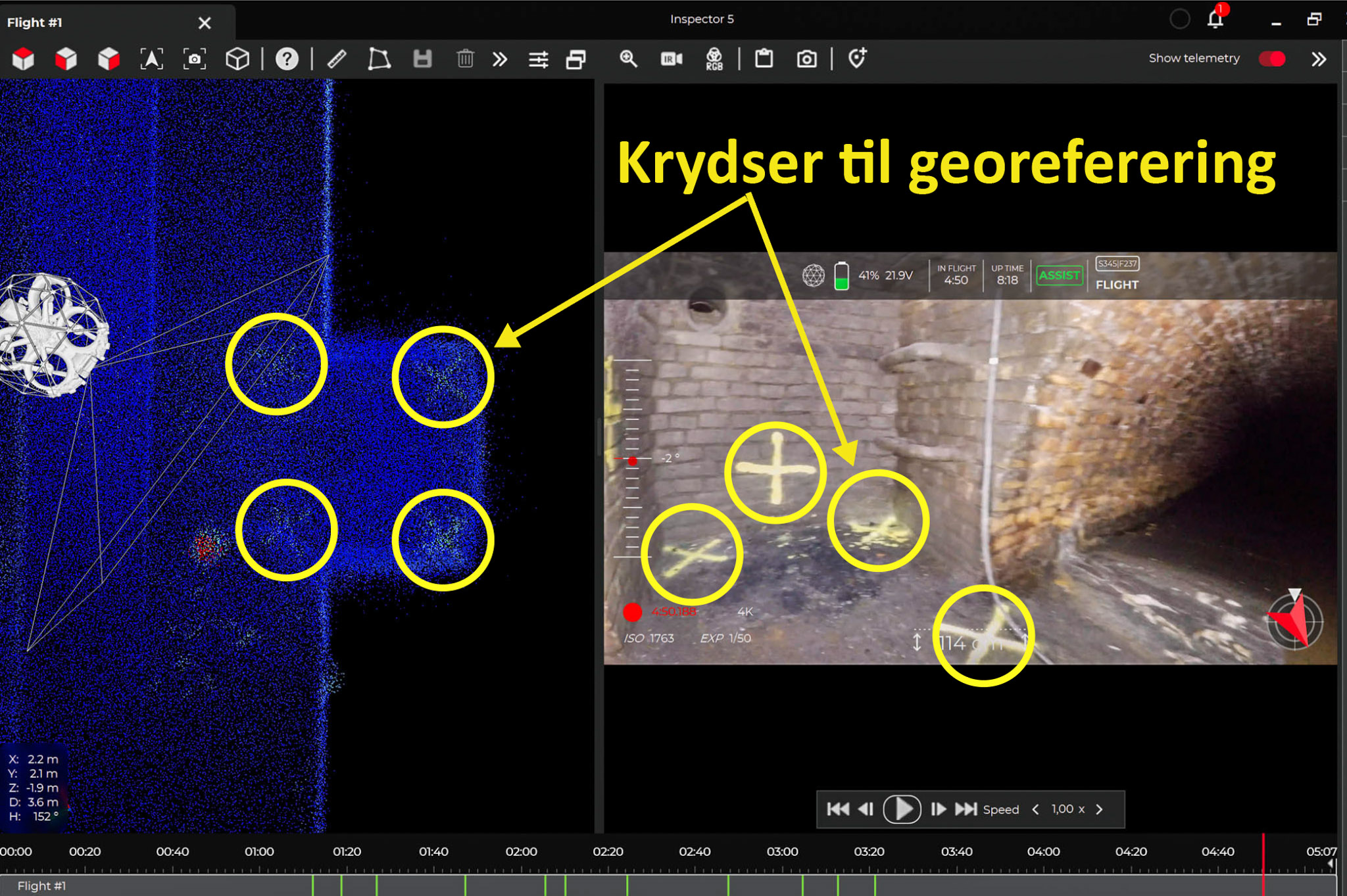

- Inmätning av GPS-koordinater: Vi markerade botten i de två utvalda brunnarna med kors och mätte in GPS-koordinaterna med hjälp av en mätstång.

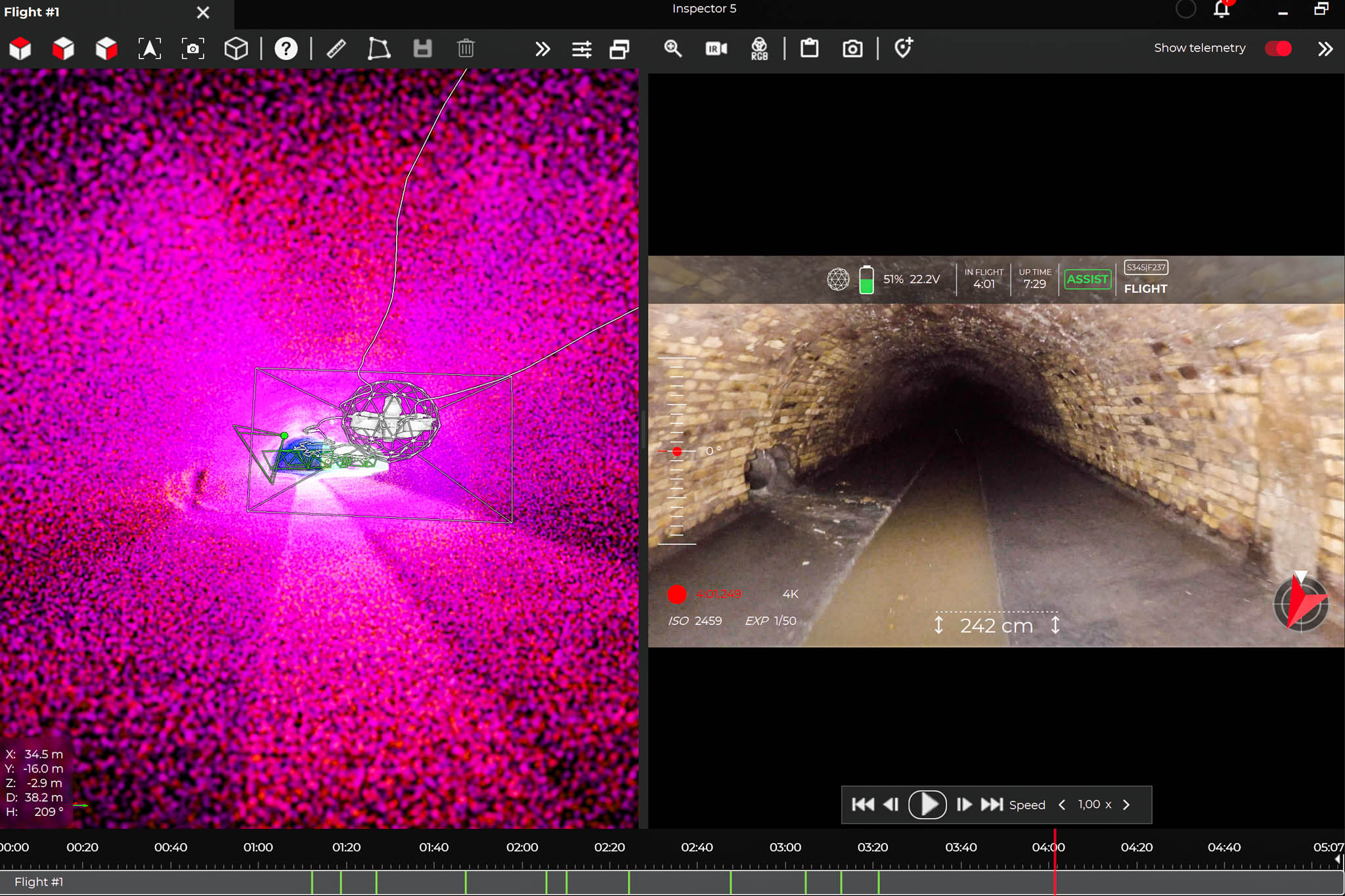

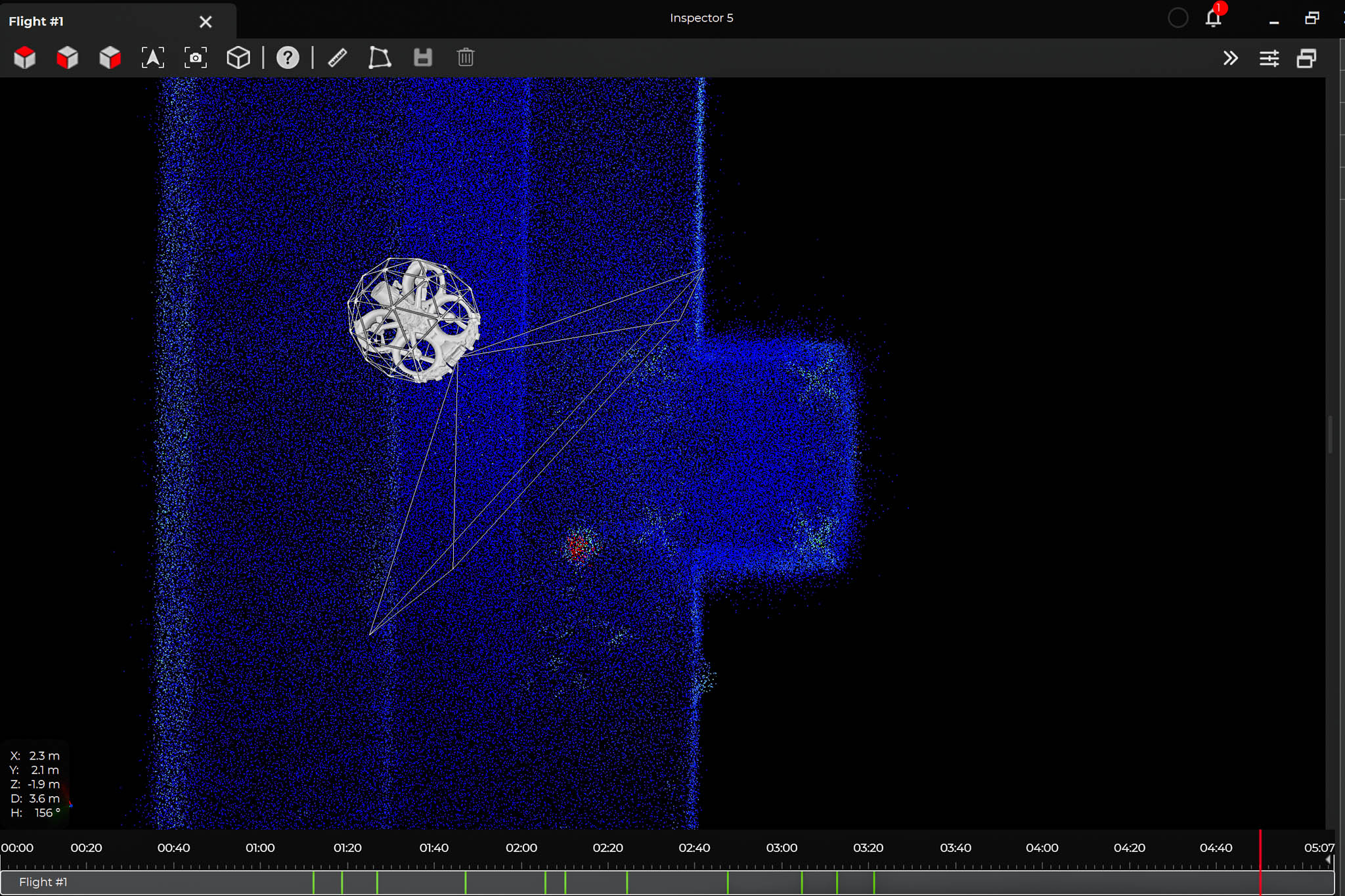

- Skanning med drönare: Vi flög vår drönare, utrustad med 4K-kamera och LiDAR-skanner, genom ledningen. Drönaren skannade både markeringarna och ledningens struktur.
- Sammanfogning av data: De insamlade GPS-koordinaterna och 3D LiDAR-datan sammanfördes i programvara som Pointview, Pix4D eller FaroConnect för att skapa en exakt 3D-modell.
Resultatet av georefereringen av avloppsledningen
Vi använde avancerad teknik för att georeferera avloppsledningen under marken och ge kunden exakta uppgifter om dess placering.
Genom att mäta in GPS-koordinaterna för markeringarna i botten av de två brunnarna och kombinera dessa med 3D LiDAR-skanningar från drönaren kunde vi skapa en exakt georefererad modell av ledningens sträckning.
Detta gav kunden en tydlig och tillförlitlig bild av ledningens exakta läge över en sträcka på 80 meter, vilket var avgörande för deras byggplaner.
Modellen sammanställdes i programvara som Pointview, Pix4D eller FaroConnect och visualiserades i verkliga koordinater. Det gav kunden ett precist och användbart verktyg för den fortsatta planeringen av den nya konstruktionen.
