Scan-to-BIM av avfallsschakt på förbränningsanläggning
I denna casestudie berättar vi hur vi med hjälp av vår drönare och 3D LiDAR-skanner skapade en byggnadsinformationsmodell hos ett förbränningsanläggning.
Nyckelpunkter från caset:
Behovet bakom caset:
Vi kontaktades av en kund – ett danskt avfallsförbränningsanläggning – som behövde en detaljerad 3D-modell av sin avfallsschakt, inklusive exakta mått som kunde användas vid utbytet av den befintliga konstruktionen. Schakten hade en central funktion i anläggningens drift, och därför var det avgörande att renoveringen planerades med hög precision för att undvika driftstörningar och säkerställa att alla komponenter passade korrekt i den tekniskt komplexa miljön.
Kunden önskade en modell som inte bara visade de strukturella dimensionerna, utan även innehöll den detaljnivå som krävdes för att kunna planera renoveringen effektivt. Modellen skulle fungera som ett verktyg för tekniker och ingenjörer i samordningen av projektet, så att arbetet kunde utföras på ett exakt och tillförlitligt underlag där alla relevanta element beaktades.
Det var viktigt att modellen kunde användas för att visualisera den befintliga avfallsschakten och stödja planeringen av både tekniska och logistiska aspekter av renoveringen. Målet var en smidig implementering utan onödigt stillestånd, samtidigt som hög säkerhet och funktionalitet bibehölls.
Varför valde kunden vår drönarlösning?
Drönaren kan fånga allt i sin skanning eftersom den kan röra sig och skanna samtidigt – även i de mest komplexa miljöer.
Kunden valde vår drönarlösning eftersom den kan skanna komplexa områden med hög precision, där traditionella manuella skanningsmetoder inte räcker till.
Drönaren kan röra sig fritt samtidigt som den skannar, vilket gör det möjligt att navigera runt, upp i och in i trånga och svåråtkomliga områden – exempelvis mellan rör och kanaler runt anläggningens avfallsschakt. Detta är något som en stationär skanner inte klarar av. En manuell skanner kräver ständig justering och ompositionering, vilket gör det svårt att få med alla detaljer i trånga, komplexa och höga miljöer.
Drönaren däremot kan snabbt och effektivt anpassa sig och skanna alla element utan att förlora detaljer. Denna flexibilitet och precision gjorde vår drönarlösning idealisk för kundens behov.
Snabb och effektiv skanning
Utöver drönarens förmåga att nå platser där stationära skannrar inte kommer åt har den också en tydlig fördel när det gäller hastighet.
Vår drönare kunde genomföra den fullständiga skanningen av området runt avfallsschakten på bara en halv dag – något som en traditionell stationär skanner skulle ha behövt 2–3 dagar för att genomföra, och då utan att uppnå samma detaljnivå. En manuell skanner kräver att operatören kontinuerligt flyttar utrustningen, vilket är tidskrävande och ökar risken för fel. Det ökar även risken för att viktig data missas eller att modellen blir mindre exakt.
Drönaren kan däremot navigera och skanna effektivt samtidigt som den bibehåller hög noggrannhet. Den kan själv orientera sig i 3D-punktsmolnet och automatiskt sammanfoga flera flygningar till en sammanhängande modell. Det innebar att vi kunde leverera ett komplett och exakt resultat på kort tid – både tidsbesparande och kostnadseffektivt för kunden. Drönarens förmåga att generera en fullt integrerad 3D-modell med alla detaljer sparar inte bara tid, utan säkerställer även att inget förbises – en avgörande faktor i ett projekt där precision är av största vikt.
Ritningsarbete utfört av professionella arkitekter

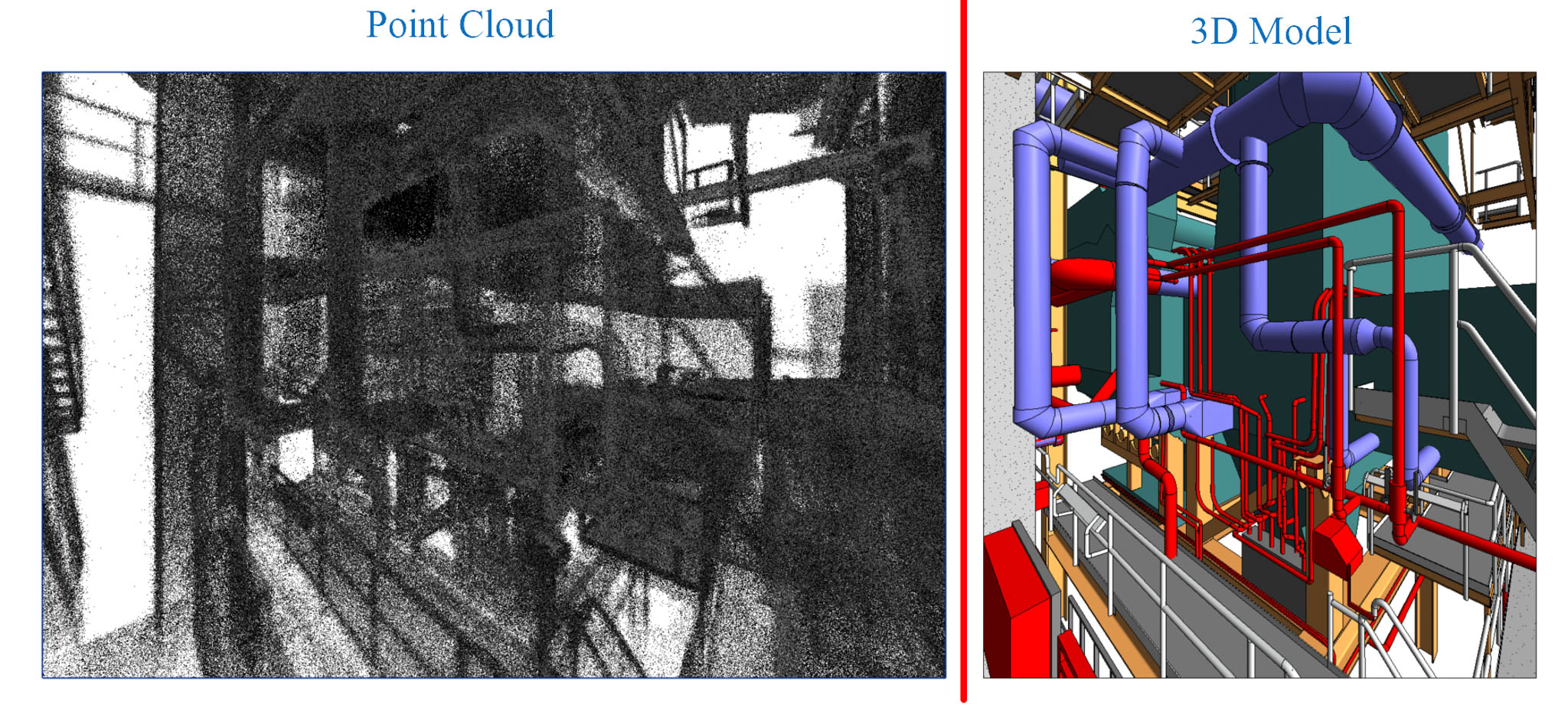

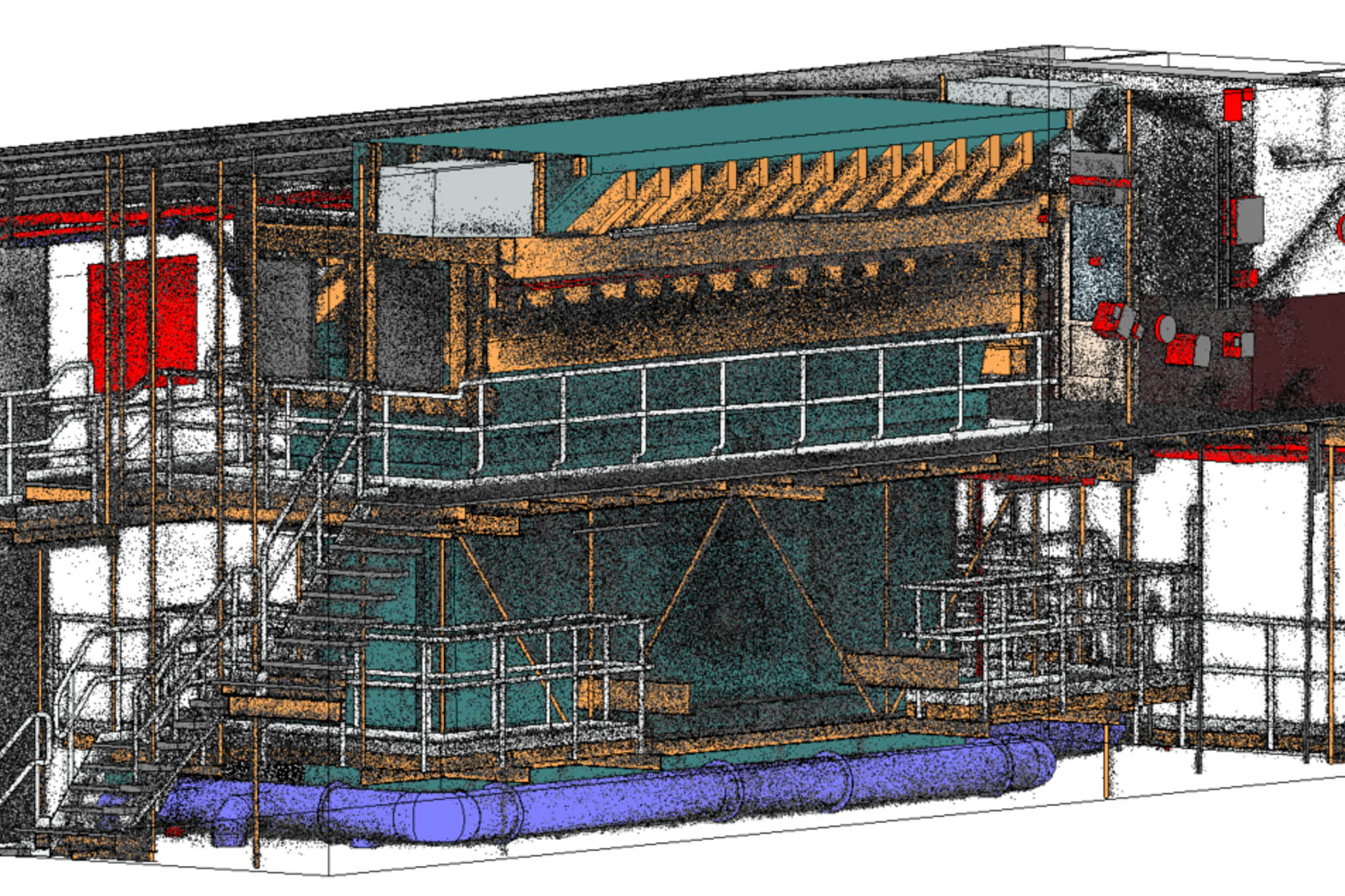

Efter att skanningen av konstruktionen genomförts bearbetades den insamlade datan av professionella arkitekter, som omvandlade punktsmolnet till en exakt 3D-modell i både Revit- och AutoCAD-format. Det är så en Scan-to-BIM-process fungerar.
Genom att involvera erfarna arkitekter i processen minimerar vi risken för fel och säkerställer att den slutliga modellen uppfyller de högsta kraven på kvalitet och precision. Arkitekternas expertis gör det möjligt för oss att leverera ett resultat som inte bara är tekniskt korrekt, utan också anpassat efter kundens specifika krav och behov.
Denna noggranna arbetsmetod innebär att vi kan garantera att det levererade materialet är både tillförlitligt och exakt – något som är avgörande för den fortsatta planeringen och renoveringen av avfallsschakten.

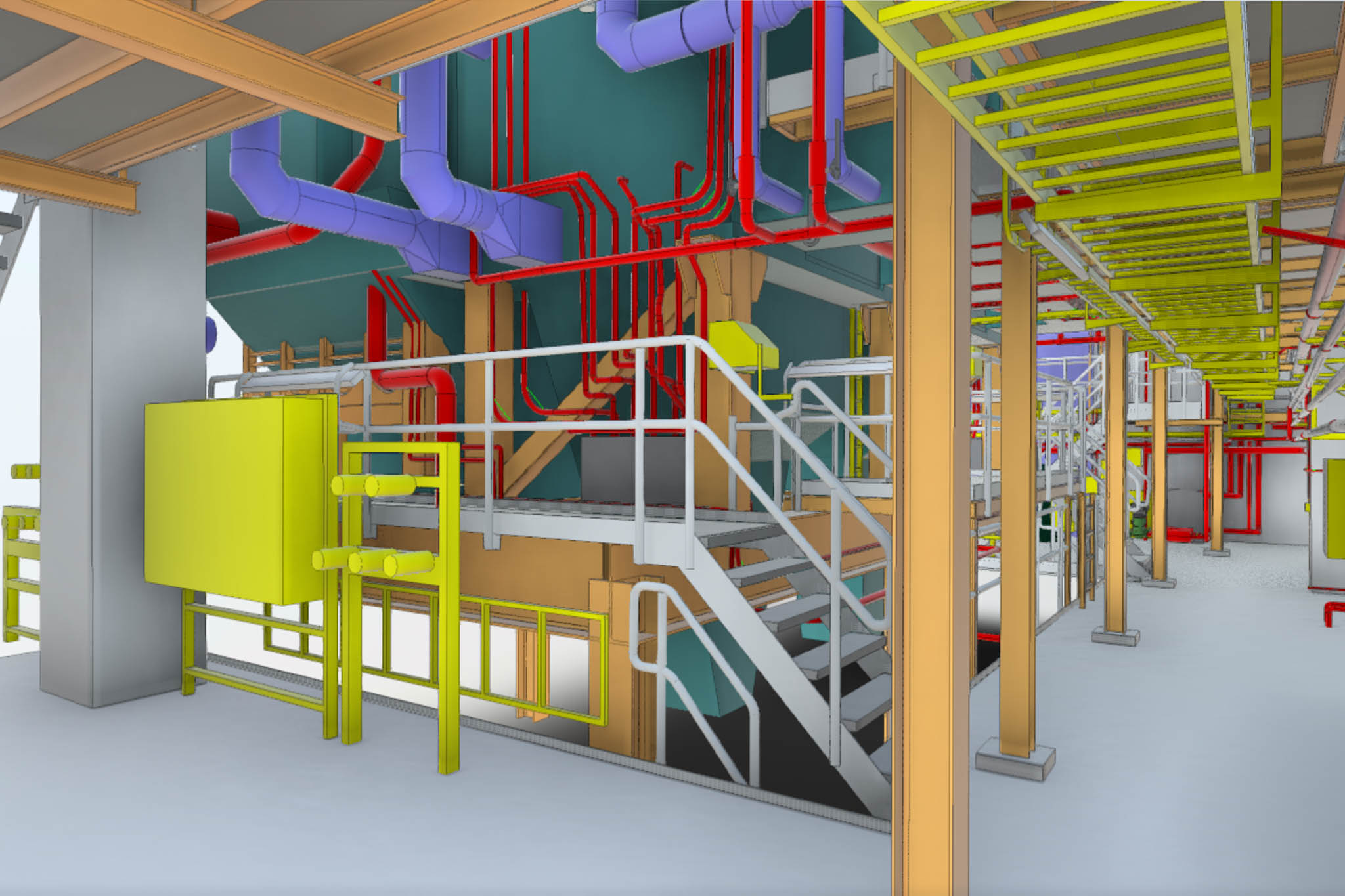

Resultatet

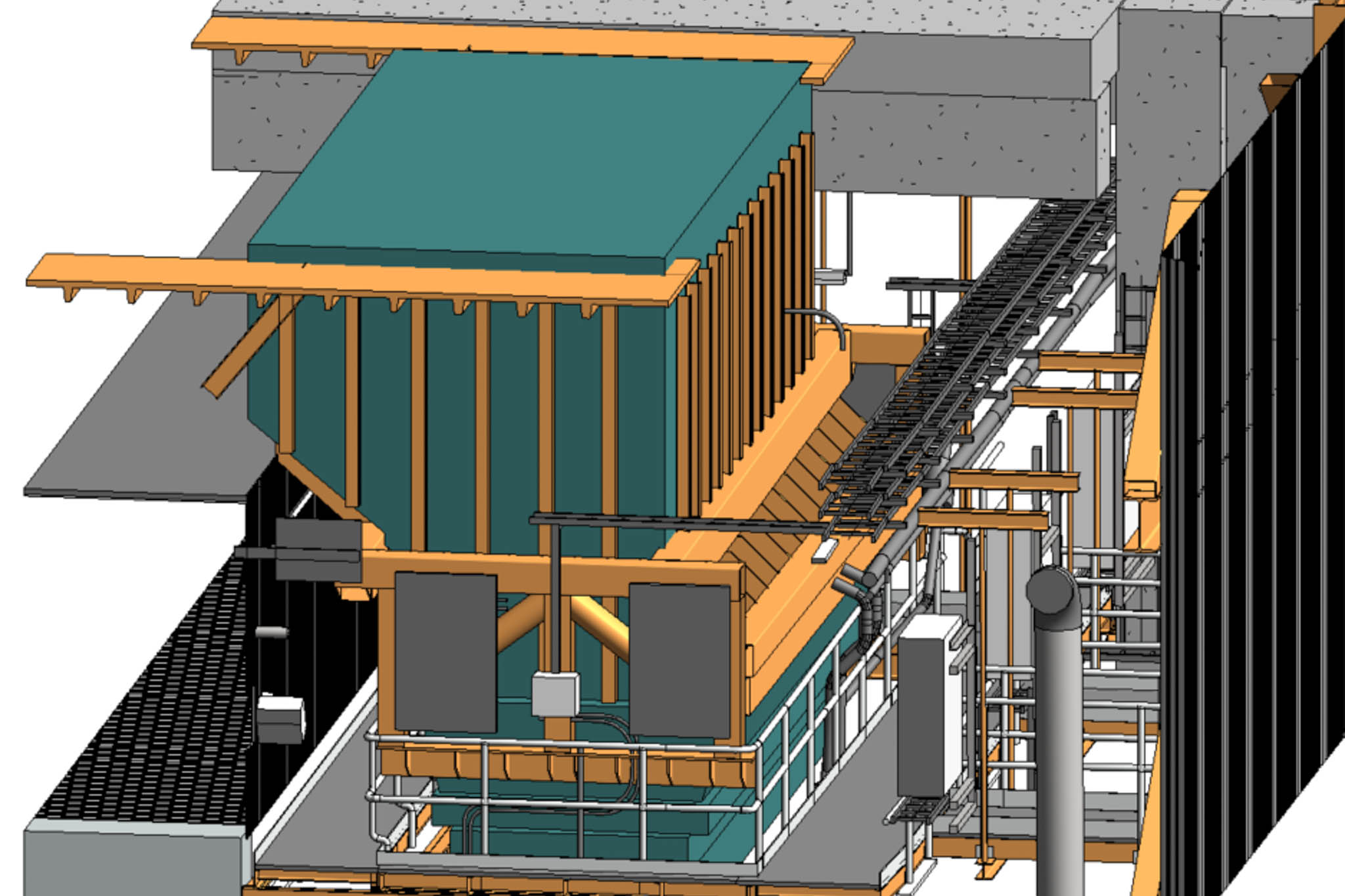

Den slutliga 3D-modellen som levererades till kunden uppfyllde samtliga krav och förväntningar vad gäller precision och detaljnivå. Genom att kombinera den omfattande drönarskanningen med den efterföljande konverteringen av punktsmolnet till en 3D-modell i Revit och AutoCAD kunde vi leverera en komplett och exakt digital representation av avfallsschakten. Modellen gav kunden ett värdefullt verktyg för att planera och samordna renoveringen med hög precision.
Resultatet blev en detaljerad och sammanhängande modell som inte bara visade den befintliga strukturen, utan även gjorde det möjligt att visualisera de tekniska och logistiska kraven inför renoveringen. Modellen innehöll alla nödvändiga mått och dimensioner, vilket gjorde det möjligt för kunden att fatta välgrundade beslut och säkerställa att projektet kunde genomföras snabbt, effektivt och utan fel.
Kunden kunde dessutom använda modellen för att optimera arbetsprocesserna, minska stillestånd och minimera risker genom att ha ett exakt och tillförlitligt underlag för planeringen. Den digitala lösningen bidrog både till tidsbesparingar och ökad noggrannhet och gav kunden trygghet i att kunna genomföra renoveringsprojektet framgångsrikt.
